光固化防腐片材运用在化工、石化、污水管道长期面临介质腐蚀、静电积聚、水汽渗透、盐雾侵蚀，容易出现管壁锈蚀、穿孔泄漏现场固化受环境影响大，武汉东臻科技的小编就为大家介绍一下光固化防腐片材是怎么运用下列防护施工。

管道输送酸碱、含硫介质、污水，介质持续化学侵蚀；管道内外温差带来水汽渗透，腐蚀基材；流体摩擦产生静电堆积；管道受介质冲刷、外力冲击磨损，普通防腐层很快失效。

光固化防腐片材有哪些防护效果

1.防静电，消除闪爆风险

片材添加导电介质，表面电阻率达到 10⁹Ω，可疏导流体摩擦产生的静电，避免静电积聚打火，适配石油、易燃易爆介质输送管道，解决石化管道高危静电隐患。

2.耐强化学腐蚀

可耐受 10% 硫酸、10% 氢氧化钠、含硫介质、盐雾，阻挡酸碱、污水、硫化物直接接触钢管基材，防止管道化学腐蚀。

3.阻隔水汽渗透

致密预浸料结构阻断水汽渗透，防止管道基材发生电化学锈蚀，延缓管道老化。

4.耐磨抗冲击

耐冲击强度 16KJ/m²，磨损量仅0.02g，抵抗介质冲刷、颗粒物磨损，提升管道抗机械损伤能力。

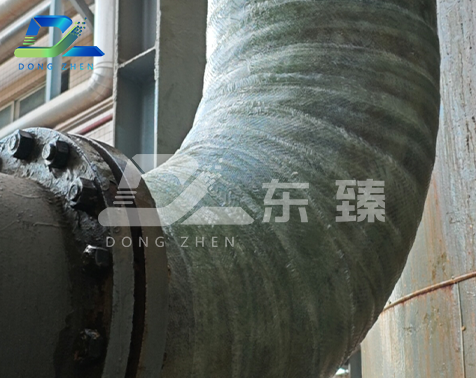

光固化防腐片材粘贴施工如何在工业管道内壁、外壁防腐防静电内衬作用？

1.基材表面处理

  - 钢管基材：喷砂打磨至Sa2.5 级，清除铁锈、油污、氧化皮；

  - 混凝土管道：用树脂砂浆找平基面，修补孔洞、坑洼。

2.涂刷底漆

基面处理完成后马上涂刷底漆，均匀无漏涂，湿膜厚度控制约 150μm，等待底漆界面胶表干。

3.涂刷界面胶+粘贴UV固化片材

涂刷约80μm厚界面胶，将片材软膜铺贴在管道管壁；片材之间搭接宽度≥20mm，辊压排净片材下方气泡，保证平整贴合，管道转角、焊缝位置仔细压实，避免空鼓。

4.紫外线固化

撕掉片材表面隔离膜，使用UVA紫外灯照射固化；照度 2.0mW/cm² 条件下，固化约 35 分钟；管道内壁可采用可伸入的 UV 灯组旋转照射，以巴氏硬度作为固化验收依据。

5.验收检查

检测外观、搭接尺寸、空鼓率、巴氏硬度：空鼓率＜5%，巴氏硬度平均值＞50；固化不达标的区域，修补后重新紫外固化。

武汉东臻科技有限公司成立于2009年，与科研院所深度合作，专注于光固化防腐片材，光固化纳米防腐卷材，光固化纳米防腐卷材，耐磨陶瓷片材，复合树脂陶，光固化耐磨涂层的生产和销售。公司服务电厂、冶金等多行业上千家客户，产品达三百余类，涵盖耐磨防腐材料、陶瓷制品等，可提供定制化解决方案，秉持专业精神提供优质产品与服务。如果您有工程以及材料方面的需求，欢迎来电咨询洽谈，我们将竭诚为您提供专业、高效的服务！
